Устройство щековых дробилок серии PE

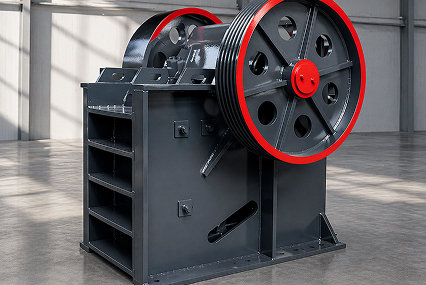

Щековые дробилки серии PE состоят из следующих узлов:
- Рама дробилки. На ней установлен корпус и двигатель.
- Основа дробилки – корпус из толстых стальных листов. В верхней части корпуса расположен загрузочный бункер, в нижней – выпускной клапан.
- Выпускной клапан представляет собой две расположенные параллельно друг другу горизонтальные пластины. Регулировочный механизм изменяет расстояние между пластинами. При изменении зазора выпускного клапана меняется размер получаемой из дробилки крошки.
- Дробящие пластины (щеки). Одна пластина закреплена неподвижно, вторая в нижней части крепится к корпусу на шарнире. Рабочая поверхность пластин защищена от истирания сменными накладками из твердого сплава.
- Передаточный механизм служит для придания колебательного движения подвижной пластине щековой дробилки.
- Маховик обеспечивает равномерность работы дробилки, преобразует вращательное движение в возвратно-поступательный импульс.
- Ременная передача. Служит для передачи вращательного движения от двигателя к маховику. Большая разница в диаметре шкивов повышает крутящий момент на шкиве маховика.
- Двигатель придает вращательное движение маховику. В качестве привода дробилки используются двигатель автомобиля, электродвигатель или двигатель внутреннего сгорания.
Принцип работы щековых дробилок
Предназначенная для измельчения порода засыпается в приемный бункер. Под действием силы тяжести она попадает между пластин-щек, застревает между ними. Пластины во время движения сходятся, зажимая между собой породу. При сжатии порода раскалывается на более мелкие частицы, которые падают вниз, опять застревая между щеками. Процесс повторяется до тех пор, пока получившийся щебень не высыпается из выпускного клапана дробилки. Производительность щековых дробилок зависит от конкретной модели. Небольшие дробилки за час измельчают несколько сотен килограммов сырья, большие аппараты могут раздробить за это же время десятки тонн породы.
Применение мобильных щековых дробилок
Мобильные щековые дробилки серии PE это легкие, компактные, но очень производительные механизмы для переработки больших кусков твердого материала в мелкие частицы. Дробилки могут перерабатывать природный и искусственный камень, строительный мусор, бытовые и промышленные отходы. Мобильные дробилки могут быть смонтированы в прицепе, кузове трактора или автомобиля. Используя в качестве привода дизельный или бензиновый двигатель, мобильные дробилки могут работать непосредственно на месте строительства вдали от линий электрических передач. Максимальный размер перерабатываемого сырья может достигать одного метра. Как правило, для бесперебойной работы дробилки работают в составе комплекса, состоящего из загрузочного бункера, дробилки и транспортера с накопительным бункером.
Мобильные щековые дробилки применяются в следующих отраслях промышленности:
- В горнодобывающей. Установленная в небольшом карьере дробилка позволяет на месте перерабатывать на мелкую фракцию горную породу.
- В металлургической. В небольших мобильных дробилках измельчают образующийся после плавки шлак. После переработки шлаковая крошка служит сырьем для производства бетона.
- В строительной. Небольшие мобильные дробилки применяются для переработки на щебень остающихся после разрушения старых построек обломков бетона, кирпичных блоков и т.п.
- В дорожно-строительной. Небольшие дробилки могут быстро переработать куски снятого со старой дороги дорожного полотна. Оставшиеся после измельчения старого асфальта небольшие камешки можно повторно использовать для строительства дороги.
- В перерабатывающей промышленности в дробилках измельчают строительный мусор, стекло, куски асфальта, жесткий пластик, камни. Получившиеся после переработки камешки используются в качестве сырья для производства бетона.
Преимущества мобильных щековых дробилок
К преимуществам мобильных щековых дробилок серии PE относится следующее:
- Очень простая конструкция дробилок. Небольшое количество деталей легко разобрать для ремонта.
- Низкая стоимость ремонта щековых дробилок.
- Все рабочие поверхности пластин защищены от повреждений накладками из твердых сплавов.
- Мобильные дробилки можно быстро переместить к месту работы, их можно использовать на небольшом карьере или непосредственно на месте разборки старых строений.
- В качестве привода для мобильных дробилок используется двигатель внутреннего сгорания. Дробилки могут работать вдали от линий электропередач.
- Работа щековых дробилок не зависит от влажности и температуры воздуха. Они могут работать в дождь и снег, в мороз и жару.
- Дробилки могут измельчать сырье с любым уровнем влажности.
- Оператор дробилки может легко регулировать размер выходящего из аппарата щебня.
Обзор моделей мобильных щековых дробилок серии PE
Промышленность выпускает много моделей мобильных щековых дробилок. Оптимальными по соотношению цена и производительность являются следующие модели.Мобильная щековая дробилка с бункером загрузки PE 150*250

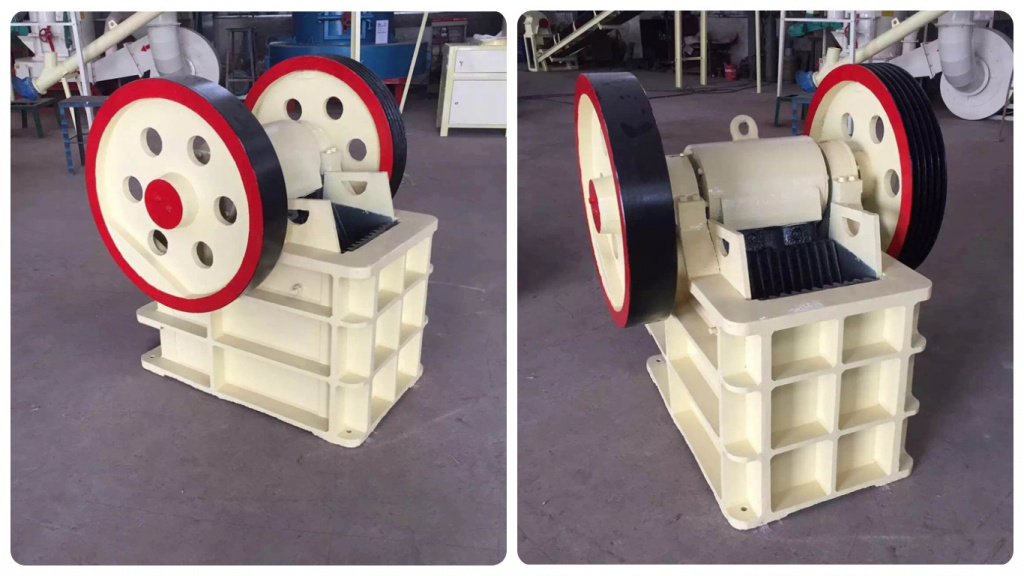

Мобильная щековая дробилка с бункером загрузки PE 150*250 представляет собой комплекс по переработке на мелкие фракции каменных обломков. Комплекс может быть установлен на бетонные плиты или в длинный кузов тракторного или автомобильного прицепа. Комплекс состоит из загрузочного бункера, дробилки и транспортера. В дробилку можно загружать камни размером до 125 мм.
Дробилка собрана на раме из стального П-образного профиля. В местах соединений рама усилена косынками из толстых стальных пластинок. Корпус дробилки изготовлен из толстых листов легированной стали. Чтобы во время работы корпус не расперло, на наружной его стороне приварены ребра жесткости. Над корпусом дробилки расположен загрузочный бункер V-образной формы. Под выпускным клапаном дробилки расположена лента транспортера. В качестве привода комплекса используется два электрических двигателя. Один двигатель крутит маховик дробилки, второй придает движение ленте транспортера. За час дробилка способна переработать на мелкую фракцию от 1 до 3 тонн породы.

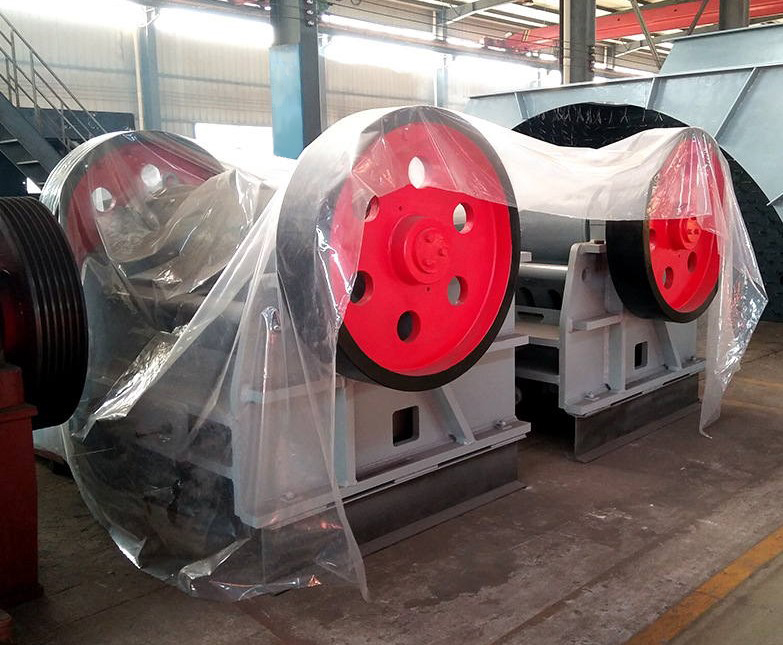

Мобильная щековая дробилка с бункером загрузки PE 500*700 представляет собой мощный комплекс по переработке горной породы и вторичного сырья. Привод комплекса – двигатель внутреннего сгорания, дробилка может работать в удаленных от линий электропередач местах. Комплекс удобно использовать в карьерах, на месте разрушения старых зданий или в месте реконструкции дорожного полотна. Дробилка PE 500*700 может измельчать булыжники, куски асфальта и бетонные блоки размером до 425 мм.
Мобильная дробилка PE 500*700 собрана на раме из толстого П-образного металлического профиля. По желанию заказчика дробилка может быть укомплектована транспортировочными колесами. Над дробилкой установлен V-образный бункер для загрузки в нее сырья. Под выпускным клапаном дробилки расположена лента транспортера. В качестве привода комплекса используется мощный двигатель внутреннего сгорания. На валу двигателя установлен многоручьевой шкив с двумя ремнями. Один ремень приводит в движение маховик дробилки, второй крутит привод генератора. Вырабатываемый генератором электрический ток приводит в движение двигатель привода транспортера.

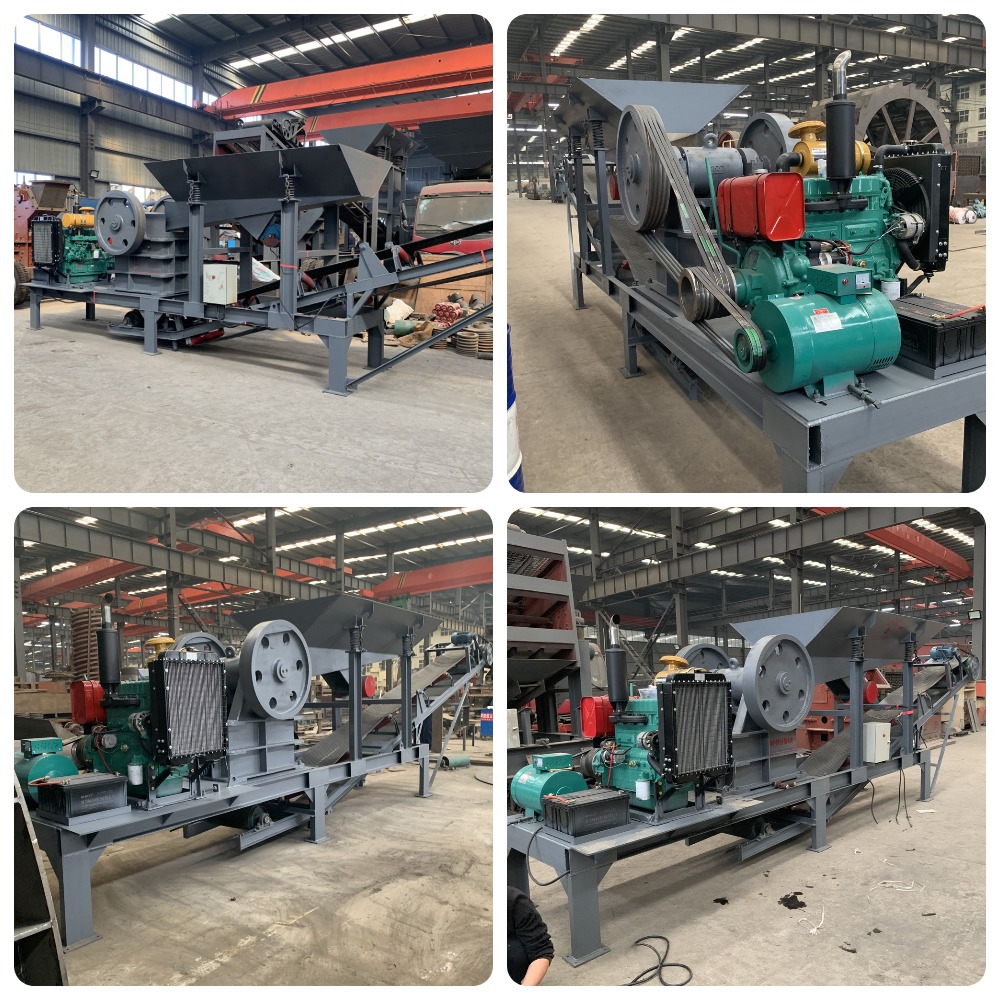

Мобильная щековая дробилка PE 400*600 представляет собой недорогой, но очень производительный комплекс для измельчения твердых кусков горной породы. Комплекс состоит из дробилки и двигателя привода. Вся конструкция смонтирована на основании из толстого металлического профиля. Накопительный бункер и транспортер для перемещения готовой продукции в комплектацию дробилки не входят и приобретаются отдельно.
Дробилка PE 400*600 может измельчать обломки камня или бетона размером до 340 мм. Производительность аппарата составляет от 10 до 40 тонн породы в час. В качестве привода дробилки используется мощный и экономичный двигатель внутреннего сгорания. Вращение на маховик дробилки передается с помощью клиноременной передачи.
